Analyseurs de surface d’onde

lundi 22 décembre 2008, par Eric Gendron

Retour à l’accueil SESAME

Analyseurs de Shack-Hartmann 14 x 14

Le banc est proposé avec 4 analyseurs de surface d’onde de type Shack-Hartmann, sur chacune des 4 voies de sortie.

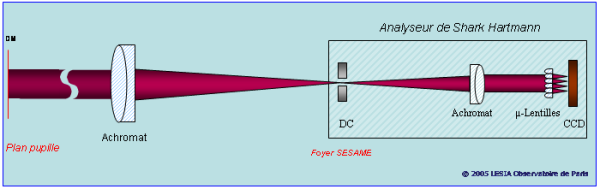

Chaque analyseurs est composé d’une caméra vidéo analogique fonctionnant dans le visible, d’un réseau de micro lentilles 14x14, d’une lentille de collimation de focale f’=65mm et d’un diaphragme de champ de diamètre 3 mm. Deux analyseurs utilisent une caméra Sony XC-HR58, deux autre une caméra Sony HR300 (voir détail des caméras).

Cet analyseur est dimensionné pour une analyse à grande dynamique. Il possède un très grand nombre de pixels par microlentilles (en comparaison d’un analyseur optimisé pour son rapport s/b sur le ciel). Ces analyseurs sont faits pour fournir une très bonne précision sur l’analyse de front d’onde, et en même temps permettre des mesures fiables et linéaires de grandes déformations du front d’onde. Conséquemment, ils sont mal dimensionnés pour une analyse à faible flux ; ils nécessitent d’être utilisés à flux lumineux élevé.

Caractéristiques :

CaratéristiqueValeur
Taille des pixels caméra 8.3 µm
Forme des microlentilles carrées
Focale des microlentilles 7 mm
Taille des microlentilles 309.5 µm
Rapport f/d des microlentilles 22.6
Taille de la tache de diffraction au foyer (à 633nm) 14.3 µm
Sensibilité de l’analyseur 0.132 arcsec/pixel (pour un VLT)
Nombre de pixels par microlentille 37.3
Nombre total de pixels de la caméra 540 x 760
Focale du collimateur 65 mm
Taille de la pupille sur les microlentilles 4333 microns (soit 14 x 309.5µm)

A l’intention de ceux qui aimeraient modéliser le système dans un logiciel de calcul optique, les lentilles utilisées sont des achromats :

  • achromat Melles Griot f’=65mm, d=25, ref 01LAO083, coated MgF2/066 AR coating 400-700nm
  • achromat Newport f’=750mm, d=76.20, ref PAC097

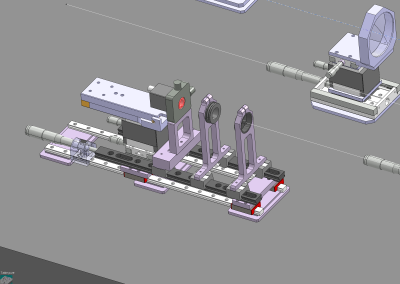

L’ensemble est monté sur un rail en translation permettant de positionner le diaphragme dans le plan focal de SESAME équivalent au foyer VLT-Nasmyth.
