Projet MACAO : montures pour le VLTI et SINFONI-CRIRES

mercredi 3 décembre 2008, par Pierre Gigan

Nous avons développé pour l’ ESO deux types de montures :
- MACAO-VLTI et
- MACAO-SINFONI-CRIRES recevant chacune un miroir déformable bimorphe à 60 actuateurs fabriqué par la société CILAS.

Prototype du Tip-Tilt MACAO-VLTI équipé du prototype de MD

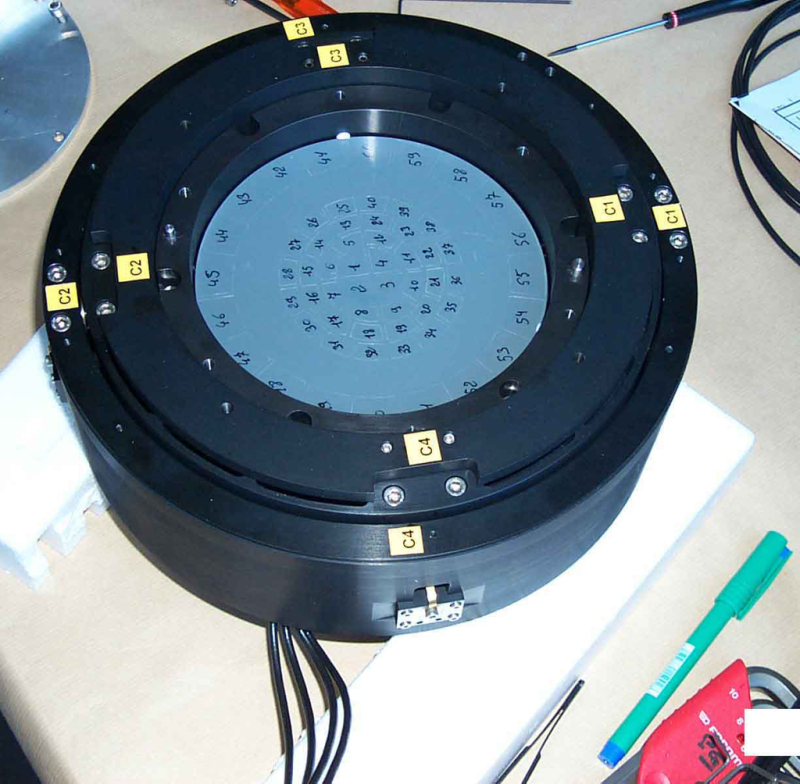

Prototype du Tip-Tilt MACAO-VLTI équipé du prototype de MD

MACAO-VLTI

Cinq montures Tip-Tilt ont été fabriquées pour équiper les VLT en mode interferométrique. Ces montures reçoivent un miroir déformable de 150 mm de diamètre. La spécification la plus contraignante portait sur le mode piston qui ne devait pas dépasser 25 nanomètres.

Particularités des montures Tip-Tilt pour le VLTI
Diamètre du miroir déformable 150mm
Poids du miroir déformable 813 g
Angle total de correction de la monture Tip-Tilt ± 200 sec d’arc
Résolution angulaire 0,05 sec d’arc rms
Bande passante sur les 2 axes 100 Hz
Temps de montée à 90% 5 msec

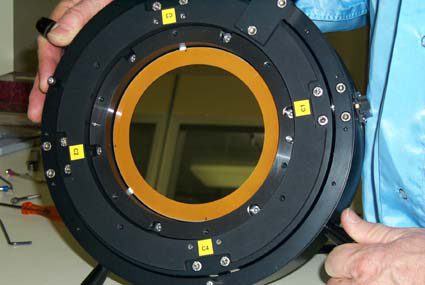

La photo représente la monture Tip-Tilt - VLTI équipée de son miroir déformable lors des essais d’interface en avril 2002 dans le laboratoire CILAS à Orléans

Les 5 montures ont été livrées à l’ ESO en 2002 /2003 La première monture Tip-Tilt a été intégrée dans le système d’optique adaptative MACAO / VLTI en Avril 2003. Voir à l’adresse suivante pour les résultats du système :

MACAO SINFONI-CRIRES

Trois montures Tip-Tilt ont été développées pour la correction des images des spectrographes SINFONI et CRIRES de l’ ESO. Ces montures ont été livrées courant de l’année 2002.

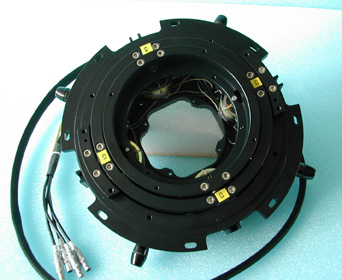

Pour SINFONI :

Pour CRIRES :

Particularités des Tip-Tilt SINFONI-CRIRES
Diamètre utile du miroir déformable 110 mm
Masse du miroir déformable 432 g
Angle total de correction de la monture Tip-Tilt ± 300 sec d’arc
Résolution angulaire 0,01 sec. d’arc rms
Bande passante sur les 2 axes 100 Hz
Temps de réponse 5 msec
