Projet en cours : ITTM et DTTM pour SPHERE

mercredi 13 janvier 2010, par Pierre Gigan et Denis Perret

Le laboratoire est partenaire du consortium en charge du projet SPHERE (Spectro-Polarimetric High-Contrast Exoplanet REsearch) pour l’ESO. Dans ce projet, le laboratoire a notamment la responsabilité de l’étude et la réalisation de deux montures Tip-Tilt : l’ITTM et le DTTM.

ITTM : Image Tip Tilt Mount

Cette monture doit stabiliser l’image dans le système d’optique adaptative SPHERE dont l’analyseur échantillonne la surface d’onde à plus de 1000 images par seconde. L’ITTM doit donc être très rapide et très précis.

Spécifications de la monture ITTM pour le projet SPHERE
Angle de correction de la monture Tip-Tilt ± 1250 µrad
Résolution angulaire 0,19 µrad RMS
Bande passante sur les 2 axes > 1000 Hz
Déphasage à 80 Hz < 5°
Miroir Ø 56 ep : 10 mm
Encombrement max en largeur 105 mm

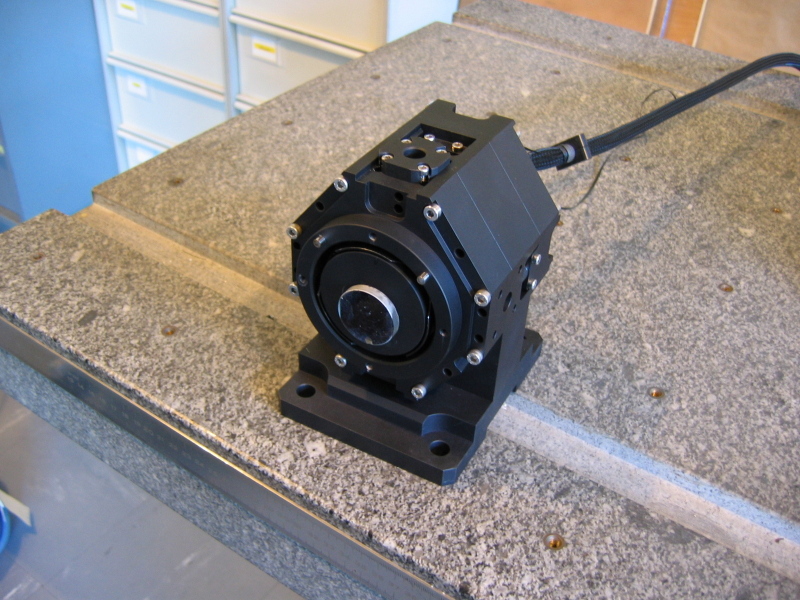

ITTM SPHERE (miroir de test)
ITTM SPHERE (miroir de test)

DTTM : Differential Tip Tilt Mount

Cette monture a pour fonction le repositionnement du faisceau sur le coronographe, il est équipé d’une lame épaisse transparente (14 mm). Ses caractéristiques essentielles sont ses grands débattements ± 5° et sa stabilité. C’est la première fois que nous sommes amenés à développer une monture Tip-Tilt avec de telles possibilités de corrections angulaires.

Pour ce type de monture, un actionneur linéaire de 5 mm de course a été spécialement développé avec un positionnement meilleur que 0.1 micromètre.

Spécifications de la monture DTTM pour le projet SPHERE
Angle de correction de la monture Tip-Tilt > ± 90 mrad (± 5°)
Résolution angulaire et stabilité 17.4 µrad
Bande passante sur les 2 axes > 10 Hz
Diamètre de la lame Ø 25 mm ép : 14 mm

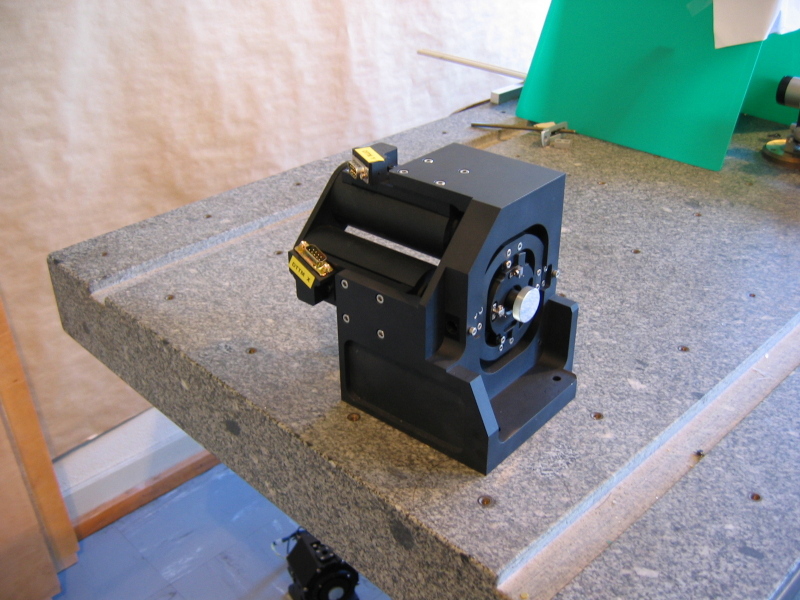

DTTM SPHERE (miroir de test)
DTTM SPHERE (miroir de test)
