Stabilisateur d’image pour le projet de caméra WIRCam du CFHT

mercredi 5 novembre 2008, par Pierre Gigan

Le stabilisateur d’image pour la caméra WIRCam du CFHT a été livré en Avril 2004 après une série de tests en laboratoire pour l’acceptation provisoire. Ce stabilisateur est basé sur le même concept retenu pour le projet MEGAPrime. Toutefois, la lame optique transparente a été choisie plus épaisse afin de diminuer l’amplitude angulaire du tilt.

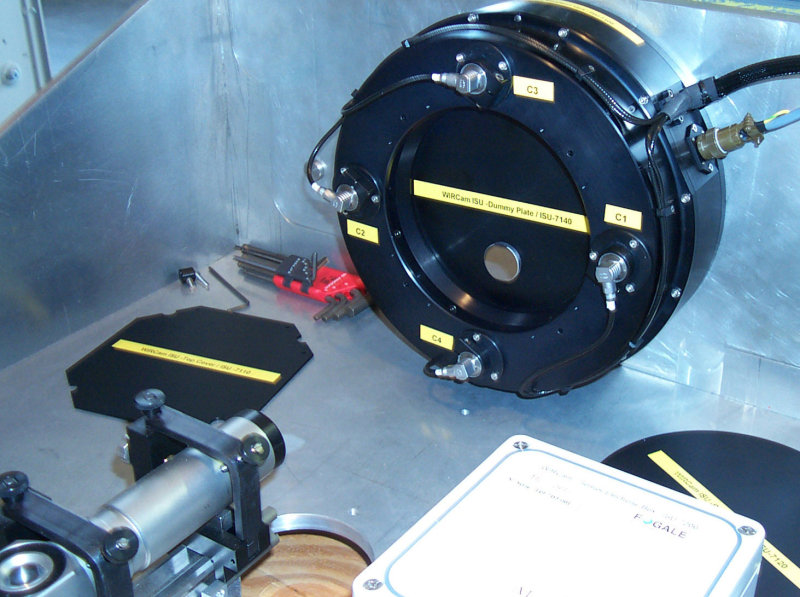

Stabilisateur WIRCam sur le banc de test
Stabilisateur WIRCam sur le banc de test

La lame optique est remplacée par une lame en aluminium d’énertie équivalente

Performances de cette monture
Diamètre optique de la lame de verre Epaisseur de la lame 171 mm 20 mm
Angle de correction sur le ciel ± 1,5 sec d’arc
Angle de correction sur la monture ± 55,5 mn d’arc
Résolution angulaire sur la monture < ± 1 arc sec.
Bande passante sur les 2 axes (-3 dB) 80 Hz

Le projet est présenté sur le site :
http://www.cfht.hawaii.edu/News/Projects/WIRCam/New/
