Inversion du champ magnétique solaire: obervations de WILCOX 1977-2012

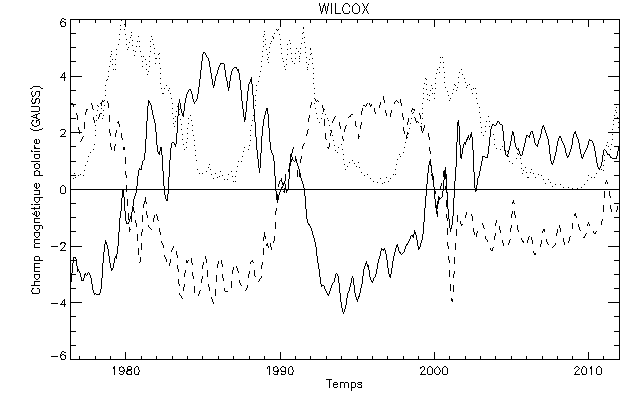

Champ magnétique polaire Nord et Sud (latitude > 70°, en pointillé nombre de taches)

La révolution de la Terre autour du soleil explique la modulation annuelle des observations magnétiques (inclinaison du Soleil sur le plan de l'écliptique de 7°, animation MPEG1)

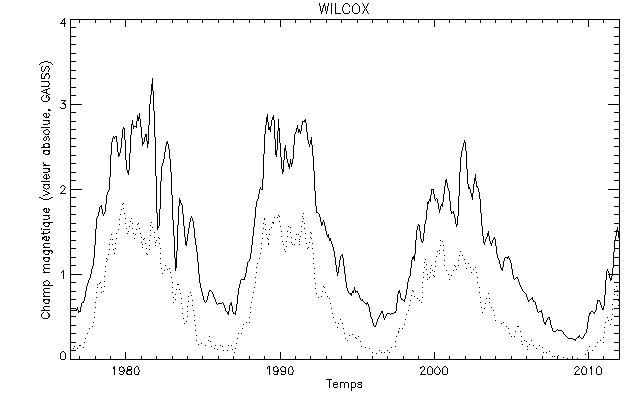

Module du champ magnétique intégré sur le disque solaire (en pointillé nombre de taches)

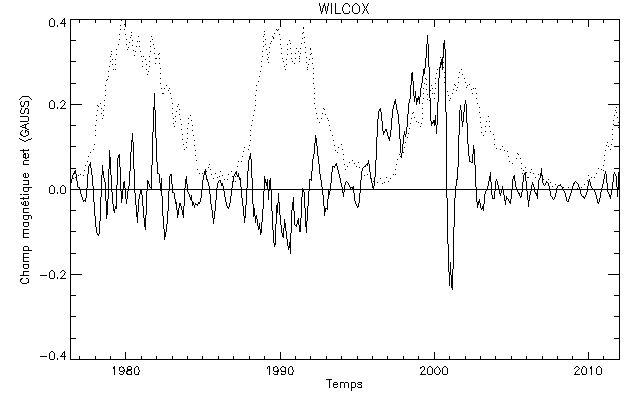

Champ magnétique net intégré sur le disqie solaire (en pointillé nombre de taches))

Champ magnétique moyen de 1977 à 2012 en fonction de la latitude (animation MPEG1, cycles 21, 22, 23 et montée du cycle 24)

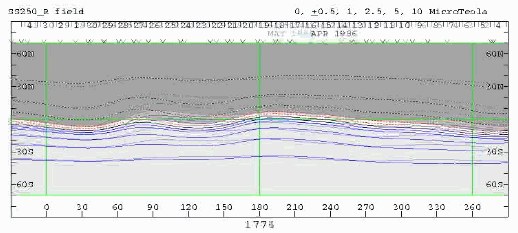

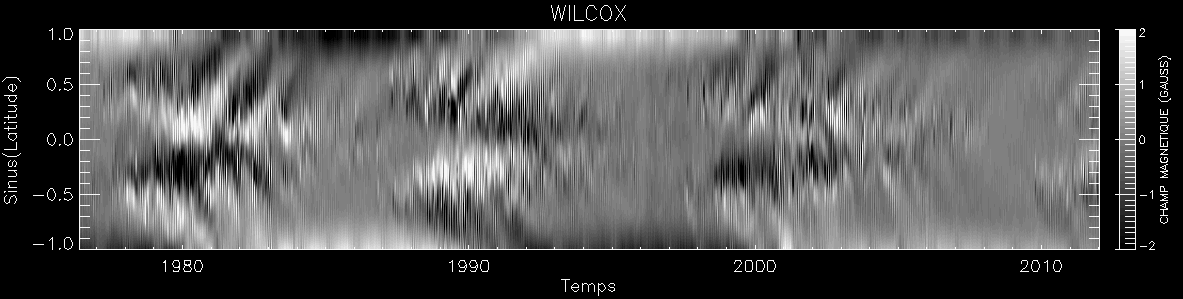

Cartes synoptiques des champs magnétiques (longitude, latitude) durant un cycle solaire (inversion magnétique polaire au maximum)

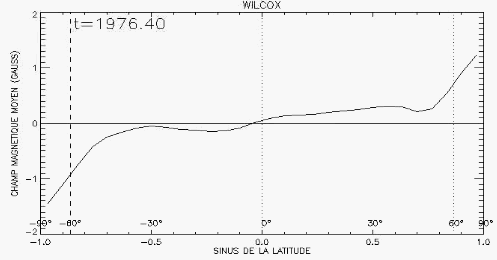

Champ magnétique moyen de 1977 à 2012 en fonction de la latitude (cycles 21, 22, 23 et montée du cycle 24)
