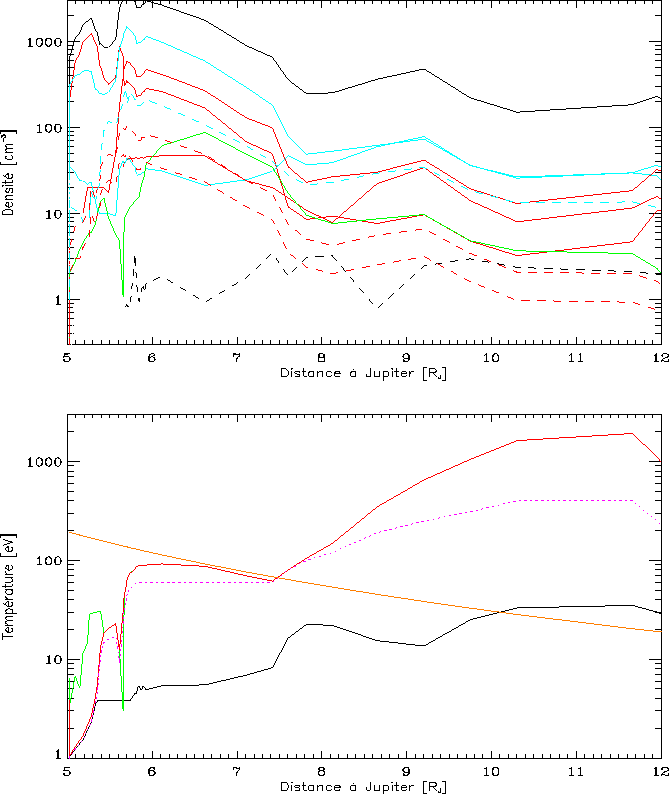

Figure B.4: Les densités et les températures rapportées à l'équateur centrifuge à
partir de celles de références de Voyager 1 (figure VI.1), en utilisant
des fonctions bi-maxwelliennes pour modéliser les distributions d'énergies
des particules (
pour toutes les particules, ceci
quelle que soit la distance radiale). Les conventions
sont identiques à celles de la figure VI.1 .

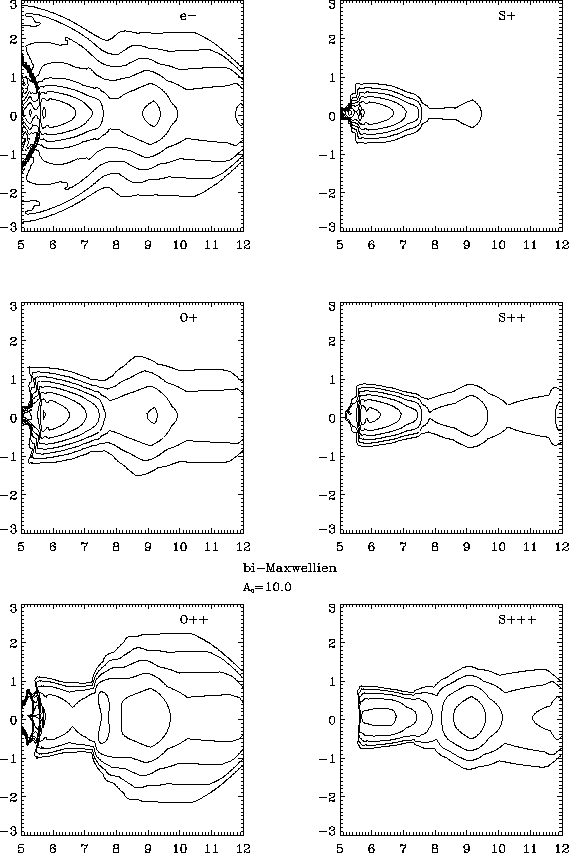

Figure B.5: Profils de densité autour de l'équateur centrifuge (confinement) des
principales espèces de particules détectées dans tore de plasma d'Io,
pour une distribution bi-maxwellienne anisotrope [
]
(niveaux des isocontours comme sur la figure VI.3).

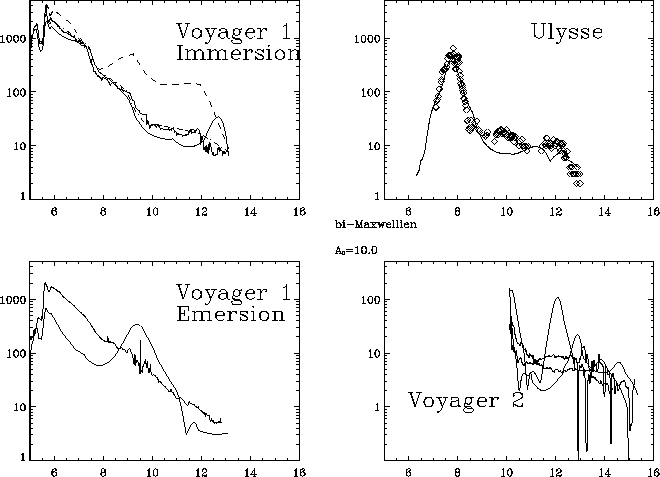

Figure B.6: Confrontation du modèle aux mesures de densité électronique de Voyager
1 à l'émersion, de Voyager2 et d'Ulysse, avec une distribution bi-maxwellienne
.
