Stabilisateur d’image pour le projet MegaCam du CFHT

mercredi 3 décembre 2008, par Pierre Gigan

Ce système Tip-Tilt a été développé pour stabiliser les images grand champ de la caméra MegaCam placée au foyer primaire du télescope du CFHT. Particularité de ce projet : la stabilisation de l’image est effectuée par le tilt d’une lame épaisse transparente. C’est la plus grande monture réalisée.

Particularités de l’ISU-MegaCam
Diamètre optique de la lame de verre
Epaisseur de la lame
480 mm
10 mm
Angle de correction sur le ciel ± 1 sec d’arc
Angle de correction sur la monture ± 1,2 degré
Résolution angulaire sur la monture 2 sec. d’arc
Bande passante sur les 2 axes 50 Hz

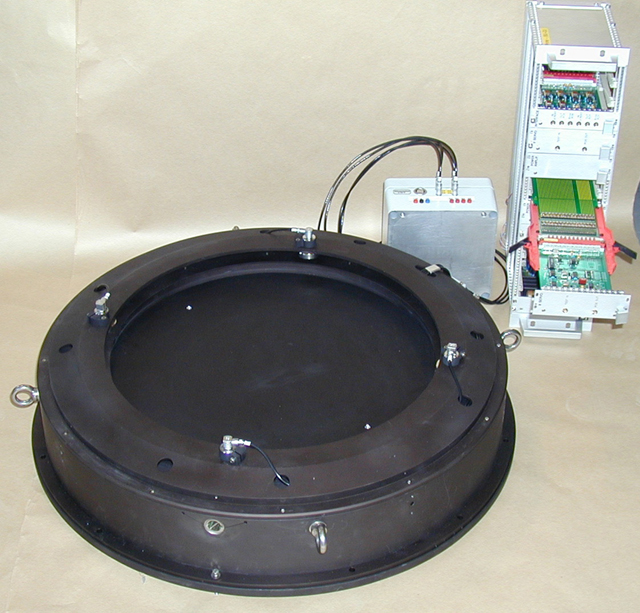

Stabilisateur d'image MegaCam équipé d'une lame en aluminium simulant la lame (...)
Stabilisateur d’image MegaCam équipé d’une lame en aluminium simulant la lame de verre

Monture livrée en juin 2001, première image en décembre 2002 avec la camera MegaCam :
http://www.cfht.hawaii.edu/News/MegaPrime

Plus d’information au sujet de la qualité d’image :
http://www.cfht.hawaii.edu/News/Projects/MPIQ/
