Générateur de turbulence

Sans reconfiguration « locataire » de l’optique de relais des pupilles, le diamètre réel de la pupille dans le générateur de turbulence est de 10 mm. Les écrans de phase sont plans (aucune puissance optique).

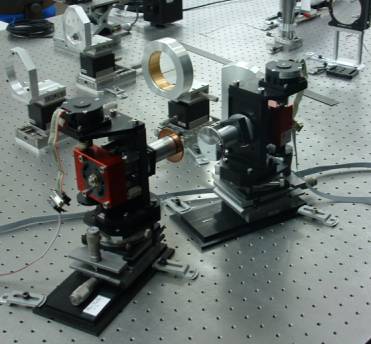

Ecrans en réflexion

L’avantage de ces écrans est de générer un front d’onde rigoureusement achromatique. Les écrans disponibles sont au nombre de 2, ce sont des écrans en réflexion. Pour une pupille de diamètre 10 mm, les caractéristiques sont les suivantes :

EcranSeeing (arcsec)L0 (metres)
#1 TBD TBD
#2 TBD TBD
#3 TBD TBD

Aspects dynamiques des écrans en réflexion : le tableau suivant donne les correspondances entres pas codeurs, angle de rotation des écrans, déplacement en mm, déplacement en unités "pupille"

1 Tour = 360 113 11.3 60000
1 degré = 1 0.314 0.0314 166.7
1 mm = 3.185 1 0.1 531
1 pupille = 31.85 10 1 5310
1 pas = 0.006 0.001883 0.000188 1
degré mm pupille Pas

Ecrans en transmission

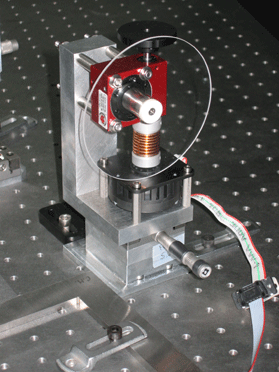

Les écrans en transmission disponibles sont au nombre de trois. Chacun a été fabriqué avec des caractéristiques spécifiques répondant à un cahier des charges défini par l’ESO dans le cadre de MAD.

Caractéristiques optiques :

  • Gamme de longueur d’onde : 500 nm à 2.5 µm
  • Matériau : silice
  • Transmission : > 60%
  • Dispersion chromatique : < 2%
  • Qualité optique : 60 nm rms
  • Parallélisme des deux faces : < 10 arcmin

On donne le tableau de correspondance suivant entre pas codeurs, degrés, mm, utile pour gérer les aspects dynamiques des écrans en transmission :

1 tour = 360 220 22 60000
1 degré = 1 0.611 0.0611 166.7
1 mm = 1.64 1 0.1 272.7
1 pupille = 16.4 10 1 2727.2
1 pas = 0.006 0.003667 0.0003667 1
degrés mm pupille pas

Caractéristiques des aberrations des écrans de phase en transmission :

Ecran de phase PS-1 PS-2 PS-3
Diamètre interne (mm) 50 +/- 0.5 37 +/- 0.5 32 +/- 0.5
Diamètre externe (mm) 90 +/- 0.5 90 +/- 0.5 90 +/- 0.5
Résolution spatiale (taille pixel en µm) 100 +/- 5 100 +/- 5 100 +/- 5
Amplitude (crête-crête en µm) 7.9 5.5 3.5
Résolution de phase (niveaux) 64 32 32
