Optique de relais pupille

dimanche 21 décembre 2008, par Eric Gendron

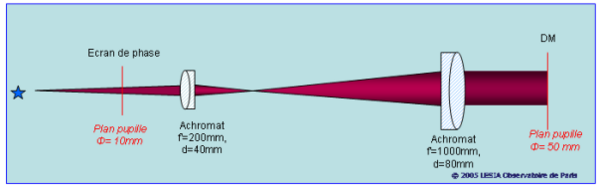

L’optique de relais de la pupille opère :

  • un grandissement pupillaire d’un facteur 5 (pupille de 50 mm sur le miroir déformable) entre le plan pupille au niveau des écrans de phase et le miroir déformable.
  • le passage d’un faisceau très légèrement divergent (f/300) à un faisceau parallèle.

A l’intention de ceux qui souhaiteraient modéliser le système dans un logiciel de calcul optique, les lentilles utilisées sont des achromats :

  • achromat Melles Griot, f’=1000mm, d=80mm, ref. 01LAO366, coated MgF2/066 AR coating 400-700nm
  • achromat Melles Griot f’=200mm, d=40mm, ref. 01LAO225, coated MgF2/066 AR coating 400-700nm
