Miroirs actifs

lundi 22 décembre 2008, par Eric Gendron

Retour à l’accueil SESAME

Miroir déformable

Type Bimorphe
Fabricant CILAS
Electrodes 31
Disposition hexagonal
Alim +/- 400 volts
Diam total 100 mm
Diam pupille 50 mm

Le système utilise 33 voies de la carte de conversion dig/analog.

Matrice d’interaction BIM 31 avec Hartmann 14x14 : InterMatrix.FITS (76 Ko)

Fonctions d’influence du miroir BIM31 : InfluenceFunction.FITS (3.8 Mo)


Tip-tilt

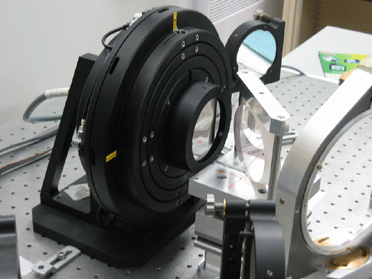

Le miroir bimorphe est enchassé dans une monture à cardan, dite tip-tilt, de caractéristiques suivantes :

Caractéristique Valeur Valeur ciel VLT
Débattement optique sur les 2 axes +/- 6.87 arcmin +/- 2.57 arcsec
Résolution optique bruit 0.48 µrd (=0.1 arcsec) crête-crête 0.6 mas
Dynamique (course max/bruit) 8600
Sensibilité optique X : 198.4 µrd/V, Y : 200.6 µrd/V
Temps de montée 4,3 ms
Temps de stabilisation (ampli. max) 100 à 200 ms
Couplage des axes (F< 70Hz) < 1/3000
